1 、外型尺寸更小，只要能夠滿足兩臺皮帶機搭接的空間就能安裝轉彎的裝置。2 、轉向滾筒上按空間包絡線排列小滾筒結構更加緊湊，膠帶軌跡與滾筒表面曲線更加吻合，使皮帶機運行阻力系數減小3 、轉向滾筒上的小滾筒的密封結構改變、數量增加，使?jié)L筒在有水等惡劣的壞境下可正常工作。4 、轉向滾筒上的小滾筒外型由圓柱體型轉變?yōu)榧忓N體型，使膠帶在滾筒上運行更加平穩。轉彎裝置自首臺成功應用以來，已經在神華集團、兗礦集團、徐礦集團、攀煤集團、大同煤業集團、淮南礦業集團等九十多個局礦成功應用六百多套，深受廣大用戶的好評。
使用范圍和參數選擇:
轉向角：0～180。均可實現
帶 寬: 500mm～1400mm
機 型：所有型式帶式輸送機
轉折次數：l～2次
阻力系數：K=1．08～1．12
外形尺寸：見下表
|
轉角 |
帶寬（㎜） |
|
650 |
800 |
1000 |
1200 |
1400 |
|
0-11 180-69 |
3300x1300x1600 |
3400x1500x1700 |
3500x1700x1900 |
4500x2100x2400 |
4600x2500x2600 |
|
12-22 168-158 |
3300x1400x1650 |
3600x1600x1700 |
3500x1900x1900 |
4500x2200x2600 |
4600x2700x2600 |
|
23-32 157-148 |
4000x1400x1650 |
4300x1700x1700 |
4900x1800x1800 |
6500x2600x2450 |
5000x2700x2650 |
|
33-42 147-138 |
3600x1450x1600 |
4100x1800x1750 |
4500x1900x1800 |
4500x2400x2500 |
4700x2750x2700 |
|
43-52 137-128 |
3500x1500x1600 |
3800x1800x1750 |
4000x1900x1800 |
4500x2500x2500 |
5100x3100x2800 |
|
53-62 127-118 |
3400x1550x1600 |
3500x1800x1750 |
4600x2000x1880 |
4600x2600x2500 |
5500x3300x2850 |
|
63-71 117-109 |
3600x1600x1600 |
3800x1830x1750 |
4100x2100x1920 |
4900x2700x2500 |
5800x3400x2900 |
|
72-79 108-101 |
3400x1650x1620 |
3800x1850x1750 |
4200x2100x1900 |
5000x2750x2500 |
6000x3500x2950 |
|
80-85 100-95 |
3000x1700x1650 |
4200x1980x1800 |
3200x2150x1980 |
5200x2900x2550 |
6500x3550x3000 |
|
86-90 94-90 |
3800x1700x1660 |
4200x2000x1800 |
4400x2300x2000 |
6500x3100x2580 |
6800x3600x3100 |
|
壓帶裝置外形尺寸（長x寬x高） |
3000x920x1250 |
3000x1100x1300 |
3200x1300x1500 |
3500x1580x1800 |
4000x1850x2200 |

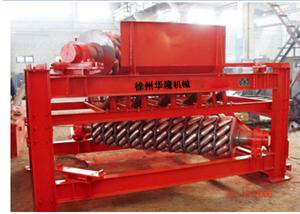

整裝待發的轉彎裝置、壓帶裝置 小轉彎根據度數可應用于現場。
特點：
1、節省崗位設置：不需要專人看護，如同巡視皮帶機中間裝置一樣，定時巡查即可，故障易發現，易排除。
2、使用簡便：調試原理同普通帶式輸送機，任何一個皮帶機的操作人員均能調試
3、維護簡易：只有異型滾筒式易損件，其余為常用件，用戶可以自行維護修理，不需專門人才。
4、安裝方便：地錨、混凝土基礎、點柱均可實現
5、減少設備初期投入：每臺轉彎裝置可代替一部皮帶機的頭、尾、張緊、電纜電控、儲帶。其鋪設和安裝工作量 均 大大節省。
6、保持皮帶機的原有特性：原皮帶機安裝轉彎裝置后，其各種輸送參數特性不會改變。
7、便于推廣應用：由于是成熟的新技術，且經濟效益顯著，易列入礦上的新產品或創新產品推廣應用的計劃，便于推廣和總結
8、節能效果顯著：由于減少裝機容量，運行過程中可以節省大量電耗。有下運段時，解決下運制難題，提高系統安全性、可靠性。
9、適用性強：可以與任何規格皮帶機使用。
10、運營成本低：設備拆裝運輸方便，可長期反復使用；系統簡化、故障率低；省人、節能，維護費用低，經濟效益顯著。
質量可靠 服務全面及時 : 轉彎裝置的核心技術均集中在轉向滾筒上，轉向滾筒上小滾筒的質量決定著整臺設備的質量。小滾筒的曲面以及諸多小滾筒形成的空間包絡面，使膠帶的運行阻力和 磨損減至最小。更由于完美的密封設計，使其在惡劣環境下使用成為現實。
選型指南
1、在一個皮帶運輸系統中，以往由于運輸巷道有彎曲而必須多臺皮帶機搭接運輸或必須鋪設大溜子搭接運輸時，最適合采用笨轉彎裝置，可實現省工、省電、省設備、省安裝、省電控。
2、在掘進巷道時，使用轉彎裝置將皮帶機延伸到掘進頭可以代替鋪溜子帶來的麻煩，省工、省電、省維護、使用后安全性大大增強。
3、猶豫轉彎裝置使用后可使皮帶機轉彎前后共用一個機頭和一個儲帶裝置及張緊裝置，這使得機尾到轉彎處的距離可以非常短（最短只有三米左右），這樣當順槽 皮帶和下一級皮帶通過轉彎裝置組成一條皮帶機時，在末采中就不存在因要求皮帶機鋪不下而撤換溜子的麻煩，大大地提高了工作效率。
4、轉彎裝置能解決下運制動問題，增加系統的安全性
